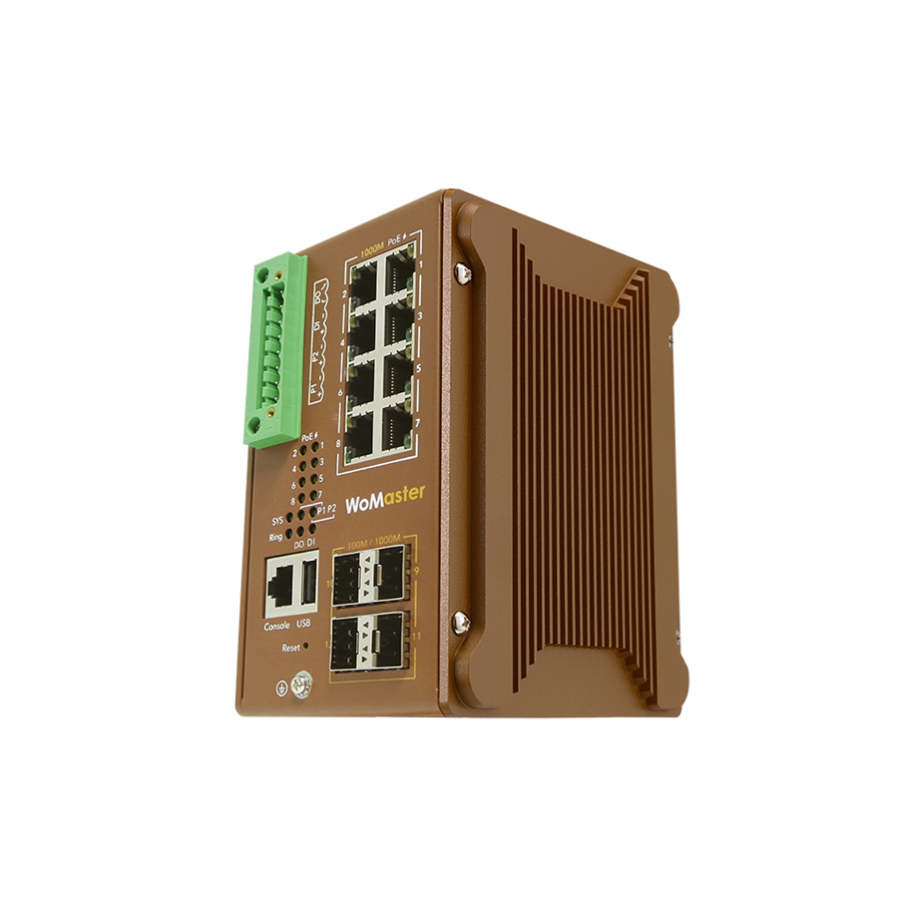

• DP612 工業級 PoE 供電交換器

DP612 工業級 PoE 供電交換器

工業 12G 3層管理型 PoE 交換機
支持通常用於骨幹核心交換機的IEC 62443-4-2 標準的網絡安全功能
有 8 個千兆 802.3at PoE 端口和 3 層 IPv6 路由功能
可提供高帶寬和高功率傳輸
型號 : dp612

DP612 是一款全千兆 PoE 交換機,具有 8 個千兆 802.3at PoE 端口和 3 層 IPv6 路由功能,在規劃大型 IP 網絡方面提供了更大的靈活性。它支持通常用於骨幹核心交換機的IEC 62443-4-2 標準的網絡安全功能,包括L2-L7 IPv4 / IPv6 訪問控制列表(ACL)、多級用戶密碼認證和DHCP 偵聽、IP 來源保護、動態ARP 檢測。 8 個千兆 PoE+ 端口可為關鍵應用提供高帶寬和高功率傳輸。

 技术
标准 IEEE 802.3 af/at Power Over Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet Fiber
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back-presure
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1QVLAN and GVRP
ITU-T G.8032 Ethernet ring protection switching(ERPS)
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
IEEE 802.1Q-2005 Multiple Spanning Tree Protocol(MSTP)
IEEE 802.3ad Link Aggregation Control Prptocol(LACP)
IEEE 802.1x Port based Network Access Protocol
IEEE 1588 Precision Time Protocol v1/v2
 效能
交换技术 基于无阻塞交换架构的储存与转发技术
MAC 地址数 16K
封包缓存  1.5M Bytes
巨型帧 9216 Bytes
转换效能 10Base-TX: 14,880pps, 100Base-TX/FX: 148,800pps, 1000Base-TX/FX: 1,488,100pps
VLAN 256VLANs
VLAN ID 1~4094
服务等级 每端口8个优先级队列
看门狗 硬件设计10秒定时器
 界面
网口 8 x 10/100Base-T RJ45, 自侦测
4 x 100/1000M Base SFP, DDM
系统 LED 指示灯 2 x 电源: 绿色
1 x 系统状态: 正常: (绿色), 韧体更新:(绿色闪烁)
1 x DO: 红色
1 x DI: 绿色

1 x 环网状态:未启用(不亮), 正常非 RPL Owner (绿色), 正常 RPL Owner (绿色闪烁),  异常 (褐色), 端口失效 (褐色闪烁)
8 x PoE : 褐色
网口 LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
SFP LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
重启 系统重启 (2-6秒) / 出厂设定重启 (超过7秒)
设定端口 1 x RS232 RJ45 系统设定。Baud Rate: 115200.n.8.1
USB 1 x USB 用于现场设定 / 固件更新
电源输入,数字输入,数字输出 8针 可拆卸式端子
   4针 双电源输入
   4针 DI,DO( Relay Alarm)
1 x 数字输出: 乾接点输出 0.5A /24V DC
1 x 数字输入: 数字输入光电耦合隔离
   数字高: DC 11V~30V
   数字低: DC 0V~10V
 电源
操作电源 48VDC(46~57VDC), 50~57VDC for IEEE802.3 at
反接保护 Yes
接入电流 4.67A@54V
耗电量 最大 18.9W@54VDC 满载无PD供电,建议保留15% 容许范围
 PoE 以太网供电
供电模式 Alternative A
PoE 总供电量 系统: 最大240W@75°C
每端口: 最大 30W
PoE 标准 IEEE 802.3 af/at
管理 系统 / 网口供电量控制、PoE时间表、PD状态检查、PoE状态
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
时间管理 NTP,IEEE 1588 Precision Time Protocol v1/v2
网管协议 IPv4/IPv6, SNMP v1/v2/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
传输管理 Flow Control, Port Trunk/802.3ad LACP, VLAN, Private VLAN, GVRP, GMRP, QinQ, QoS, IGMP Snooping v1/v2/v3, Rate Control, Storm Control, Port Mirror
安全管理 IEEE 802.1X/RADIUS, Private VLAN, ACL(MAC/IP filter), HTTPs/SSH secure login
冗余管理 Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
Virtual Router Redundancy Protocol(VRRP)
L3 路由 静态 / 动态 IP Routing, VLAN Routing, RIP v1/v2(64 项目), OSPF v1/v2, IGMP and Multicast Routing (64 项目)
 机构
安装 导轨
外壳 钢铝合金
尺寸 85.5(W) x 150(H) x 126.5(D) mm / 不含导轨夹
IP等级 IP31
重量 1.38KG
 环境
操作温湿度 -40°C~75°C , 0%~95% Non-Condensing
存储温度 -40°C~85°C
Hi-Pot 隔离 AC1.5KV
MTBF >500,000 小时
质保 5 年
 认证
安全 IEC60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD, EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5, EN61000-4-6 CS,
EN61000-4-8 Magnetic Field
铁道 EN50121-4



►全千兆網絡交換與超高吞吐量

・12 個千兆網口,包含 8 個千兆 RJ45 網口與 4 個 SFP 網口

・16K MAC地址表

・1.5MBytes 封包緩存,可供 H.264 編碼的突發報

・9K 巨型幀

・基於無阻塞交換架構的存儲轉發

►動態路由與冗餘保護

・支持 RIPv1/v2、OSPFv1/v2

・單播/多播靜態路由,提供高效能路由需求

・支持 VRRP,確保單點失效仍有可靠路由

►ITU-T G.8032 v1/v2 ERPS 網絡冗餘協議

・ITU 標準環網冗餘協議

・提供小於 50ms 的保護與復原時間

・相容於它廠交換機,並保持快速復原時間

・相容於商用交換機,可取代 STP / RSTP

・可更有效的規劃與 ERPS 鏈、多鏈的拓撲連結

►IEC62443-4-2 第三 / 四級網絡安全防護

・支持 L2-L7 ACL 訪問控制列表,可解析 128byte 長度數據包

・DHCP 監聽(DHCP Snooping)、IP來源保護(IPSG)、動態ARP檢測(DAI)

・802.1Q VLAN、私有VLAN、先進端口安全

・多層用戶密碼

・HTTPs/SSH /SFTP、256bit AES 加密

・802.1x MAB 供非 802.1x 的終端設備連接認證

・RADIUS / TACACS+ 中央密碼認證


►強大的PoE供電能力

・8 個 IEEE 802.3af/at PoE 端口,每端口輸出功率可達 30 瓦

・於 70°C 操作環境,仍可輸出 100 瓦 PoE 電力

・完整的 PoE 管理功能,包含每個供電口的功率預算、供電時程表與狀態監控

►強固型設計適用於軌道邊網絡監控

・EN50121-4 鐵道軌道邊 EMC 認證

・高等級 EMC 電磁防護,超越交通控制與重工業標準

・EN61000-6-2/4 重工業設備認證

►智能管理

・支持 Web、CLI、SNMP v1/v2c/v3 和 RMON 設定

・IEEE 1588v1 PTP 精確時間同步協議

・LLDP 拓樸控制

・Modbus/TCP、Ethernet/IP 滿足工廠自動化應用需求

・USB 方便現場設定與固件升級

・軟件工具,簡易LAN管理

・NMS 網絡管理系統

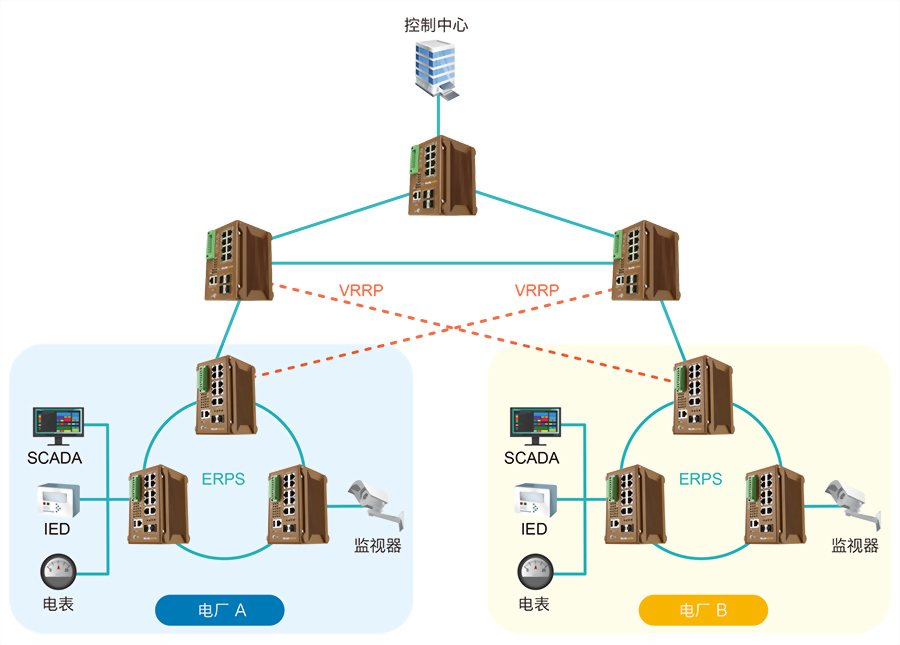

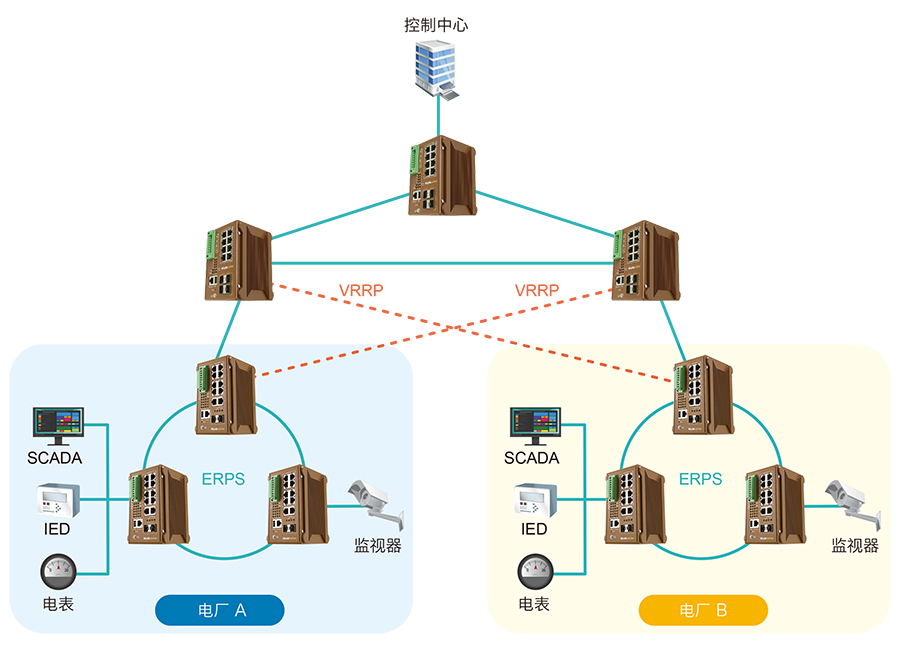

  • 隨著電力公用事業的位置遠程分配,DCS 通常在電廠自動化系統中被使用,從而提高工作效率,同時消除對環境的影響。
  • 各種自動化組件之間的數據通信的重要作用是顯而易見的,但因為它基於以太網和互聯網,而網絡攻擊和連線質度也成為數據保護的課題。
  • DP612 具有 IP31 堅固的外殼、雙冗餘 10~60VDC 電源輸入、Hi-Pot 高壓隔離和 -40°C~75°C的工作溫度,適用於變電站環境 。
  • 8 個千兆以太網端口,可與IP監控攝像機連接;而 4 個千兆 SFP 端口,用於上行數據傳輸到變電站監控中心。
  • VRRP 功能提供網關備份,保持網絡可用性。


订购信息
 型号                                                                描述
DP612 工业 12G L3 管理型 PoE+ 交换机
包装清单
1 x 产品本体 (不含光纤模块)
1 x 8针可拆卸端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
MK-W-1 壁挂架 2 壁挂版与 8 螺丝
PSD-240-48
PSD-480-48

240W / 48VDC DIN-rail power supply
480W / 48VDC DIN-rail power supply
SFPGEM05 SFP, 1000Mbps, LC, multi, 550M, 0~70°C
SFPGEM05T SFP, 1000Mbps, LC, multi, 550M, -40~85°C
SFPGEM05D SFP, 1000Mbps, LC, multi, DDM, 550M, 0~70°C
SFPGEM05DT SFP, 1000Mbps, LC, multi, DDM, 550M, -40~85°C
SFPGEM2 SFP, 1000Mbps, LC, multi, 2KM, 0~70°C
SFPGEM2T SFP, 1000Mbps, LC, multi, 2KM, -40~85°C
SFPGEM2D SFP, 1000Mbps, LC, multi, DDM, 2KM, 0~70°C
SFPGEM2DT SFP, 1000Mbps, LC, multi, DDM, 2KM, -40~85°C
SFPGES10 SFP, 1000Mbps, LC, single, 10KM, 0~70°C
SFPGES10T SFP, 1000Mbps, LC, single, 10KM, -40~85°C
SFPGES10D SFP, 1000Mbps, LC, single, DDM, 10KM, 0~70°C
SFPGES10DT SFP, 1000Mbps, LC, single, DDM, 10KM, -40~85°C
SFPGES30 SFP, 1000Mbps, LC, single, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, single, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, single, DDM, 30KM, 0~70°C
SFPGES30DT
SFP, 1000Mbps, LC, single, DDM, 30KM, -40~85°C
