DP412

工業 8G + 4GF 二層PoE網絡安全交換機
8個千兆802.3at PoE端口和4個千兆SFP光口
支持符合IEC62443-4-2標準的關鍵網絡安全功能
智能管理和冗餘保護功能
符合EN50121-4 標準的堅固設計
型號 : dp412

新推出的全千兆PoE交換機DP412,有8個千兆802.3at PoE端口和4個千兆SFP光口,為網絡提供極大靈活性與效能,並支持符合IEC62443-4-2標準的關鍵網絡安全功能。 DP412的智能管理和冗餘保護功能,確保最快網絡復原時間、零丟包數據傳輸以及針對黑客攻擊的網絡安全防護。符合EN50121-4 標準的堅固設計,更是鐵路沿線應用的最佳選擇。


 技术
标准 IEEE 802.3af/at Power over Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3u 100Base-FX Fast Ethernet  Fiber
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back-pressure
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1Q VLAN and GVRP
ITU-T G.8032 Ethernet ring protection switching(ERPS)
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
IEEE 802.1Q-2005 Multiple Spanning Tree Protocol(MSTP)
IEEE 802.3ad Link Aggregation Control Prptocol(LACP)
IEEE 802.1xPort based Network Access Protocol
IEEE 1588Precision Time Protocol v1/v2
 效能
交换技术 基于无阻塞交换架构的储存与转发技术
MAC地址数 16K
封包缓存 1.5M Bytes
巨型帧 9216 Bytes
转换效能 10Base-TX: 14,880pps, 100Base-TX/FX: 148,800pps, 1000Base-TX/FX: 1,488,100pps
VLAN 256VLANs
VLAN ID 1~4094
服务等级 每端口8个优先级队列
看门狗 硬件设计10秒定时器
 界面
网口 8 x 10/100/1000Base-T RJ-45, 自侦测
4 x 100/1000Base SFP, DDM
系统 LED指示灯 2 x 电源: 绿色
1 x 系统状态:正常: (绿色), 韧体更新: (绿色闪烁)
1 x DO: 红色
1 x DI: 绿色

1 x 环网状态: 未启用(不亮), 正常非RPL Owner (绿色), 正常RPL Owner (绿色闪烁), 异常 (褐色), 端口失效 (褐色闪烁)
8 x PoE:褐色
网口 LED指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
SFP LED指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
重启 系统重启 (2-6秒) / 出厂设定重启 (超过 7 秒)
设定端口 1 x RS232 RJ45 系统设定。 Baud Rate: 115200.n.8.1
USB 1 x USB 用于现场设定 / 固件更新
电源输出,数字输入,数字输出 8针可拆卸式端子
   4 针 双电源输入
   4 针 DI,DO( Relay Alarm)
1 x 数字输出: 乾接点输出 0.5A /24V DC
1 x 数字输入:数字输入光电耦合隔离
    数字高: DC 11V~30V
    数字低: DC 0V~10V
 电源
操作电压 48VDC(46~57VDC), 50~57VDC for IEEE802.3at
反接保护 Yes
接入电流 4.67A@54V
耗电量 最大 18.9W@54VDC 满载无PD供电,建议保留15% 容许范围
 PoE 以太网供电
供电模式 Alternative A
PoE 总供电量 系统: 最大240W@75°C
每端口: 最大30W
PoE 标准 IEEE 802.3af/at
管理 系统 / 网口供电量控制、PoE时间表、PD状态检查、PoE状态
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
时间管理 NTP,IEEE 1588 Precision Time Protocol v1/v2
网管协议 IPv4/IPv6, SNMP v1/v2/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
传输管理 Flow Control, Port Trunk/802.3ad LACP, VLAN, Private VLAN, GVRP, GMRP, QinQ, QoS, IGMP Snooping v1/v2/v3, Rate Control, Storm Control, Port Mirror
安全管理 IEEE 802.1X/RADIUS, Private VLAN, ACL(MAC/IP filter), HTTPs/SSH secure login
冗余管理 Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
 机构
安装 导轨
外壳 钢铝合金
尺寸 85.5(W) x 150(H) x 126.5(D) mm / 不含导轨夹
IP等级 IP31
重量 1.38KG
 环境
操作温湿度 -40°C~75°C , 0%~95% Non-Condensing
存储温度 -40°C~85°C
Hi-Pot 隔离 AC1.5KV
MTBF >500,000 小时
质保 5 年
 认证
安全 IEC60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD,EN61000-4-3 RS,EN61000-4-4 EFT,EN61000-4-5,EN61000-4-6 CS,EN61000-4-8 Magnetic Field
铁道 EN50121-4

►全千兆網絡交換與超高吞吐量

・12 個千兆網口,包含 8 個千兆 RJ45 網口與 4 個 SFP網口

・16K MAC 地址表

・1.5M Bytes 封包緩存,可供 H.264 編碼的突發報

・9K 巨型幀

・基於無阻塞交換架構的存儲轉發


►ITU-T G.8032 v1/v2 ERPS 網絡冗餘協議

・ITU 標準環網冗餘協議

・提供小於 50ms 的保護與復原時間

・相容於它廠交換機,並保持快速復原時間

・相容於商用交換機,可取代 STP/RSTP

・可更有效的規劃與 ERPS 鏈、多鏈的拓撲連結


►IEC62443-4-2 第三 / 四級網絡安全防護

・支持 L2-L7 ACL 訪問控制列表,支持 L2-L7 IPv4 / IPv6 訪問控制列表(ACL)

・DHCP 監聽(DHCP Snooping)、IP 來源保護(IPSG)、動態 ARP 檢測(DAI)

・802.1Q VLAN、私有VLAN、先進端口安全

・多層用戶密碼

・HTTPs/SSH /SFTP、256bit AES加密

・802.1x MAB 供非 802.1x 的終端設備連接認證

・RADIUS/TACACS+ 中央密碼認證


►極佳的PoE性能

・8 端口提供 IEEE 802.3af/at 標準的 PoE,最高 30W/端口

・高達 240W 的功率預算

・完整的 PoE 管理功能,包含每個供電口的功率預算、PoE 時程表與 PoE 狀態監控


►強固型設計適用於軌道邊網絡監控

・EN50121-4 鐵道軌道邊 EMC 認證

・高等級 EMC 電磁防護和高效能散熱設計,適應-40~75°C 的環境

・EN61000-6-2/4 重工業設備認證


►智能管理

・支持 Web、CLI、SNMP v1/v2c/v3 和 RMON 設定

・IEEE 1588v1 PTP 精確時間同步協議

・LLDP 拓樸控制

・USB 方便現場設定與固件升級

・軟件工具,簡易 LAN 管理

・NMS 網絡管理系統

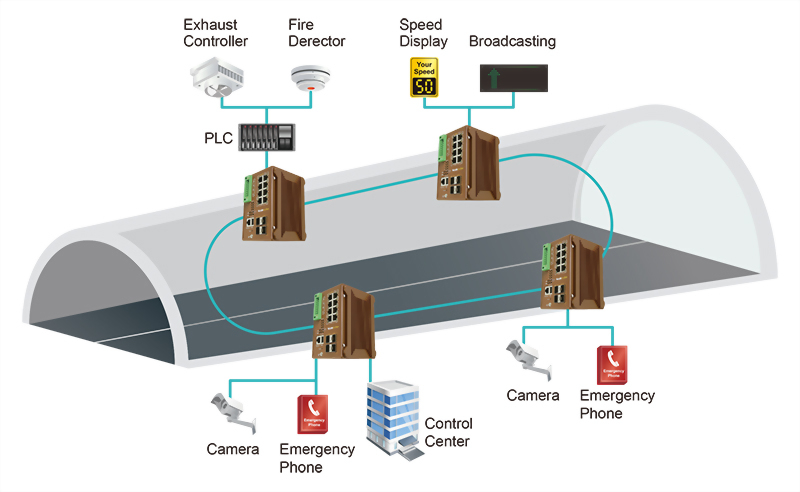

  • 如何確保隧道交通安全,一直是大家熱絡討論的議題,包含通風設施、災害告警、空氣狀態和溫度都是大家所關切的。
  • 通風系統、火災警示、車速顯示、數字標牌與 DP412 連接,以提供即時空氣和溫度狀態。
  • 監視器可即時傳送視頻信息到控制中心,緊急電話方便當危險發生時,實時與控制中心或其他相關單位連絡。
  • ERPS 功能提供網絡冗餘,保持網絡暢通。
  • 所有信息傳送到控制室, 方便進行數據方析與遠程調度。


订购信息
 型号                                                                描述
DP412 工业 8G+4GF 二层 PoE+ 交换机
包装清单
1 x 产品本体 (不含光纤模块)
1 x 8针可拆卸端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
MK-D1-2 壁挂架 2 壁挂版与 8 螺丝
CBL-RJ45F9-1.5M
Serial RS232 console cable RJ45 to DB9 Female 1.5 Meter
SFPGEM05 SFP, 1000Mbps, LC, multi, 550M, 0~70°C
SFPGEM05T SFP, 1000Mbps, LC, multi, 550M, -40~85°C
SFPGEM05D SFP, 1000Mbps, LC, multi, DDM, 550M, 0~70°C
SFPGEM05DT SFP, 1000Mbps, LC, multi, DDM, 550M, -40~85°C
SFPGEM2 SFP, 1000Mbps, LC, multi, 2KM, 0~70°C
SFPGEM2T SFP, 1000Mbps, LC, multi, 2KM, -40~85°C
SFPGEM2D SFP, 1000Mbps, LC, multi, DDM, 2KM, 0~70°C
SFPGEM2DT SFP, 1000Mbps, LC, multi, DDM, 2KM, -40~85°C
SFPGES10 SFP, 1000Mbps, LC, single, 10KM, 0~70°C
SFPGES10T SFP, 1000Mbps, LC, single, 10KM, -40~85°C
SFPGES10D SFP, 1000Mbps, LC, single, DDM, 10KM, 0~70°C
SFPGES30 SFP, 1000Mbps, LC, single, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, single, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, single, DDM, 30KM, 0~70°C
SFPXGM03D SFP+, 10Gbps, LC, multi, DDM, 300KM, 0~70°C
SFPXGS10D SFP+, 10Gbps, LC, single, DDM, 10KM, 0~70°C
SFPGES10-A SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10-B SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
SFPGES10T-A SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1310nm RX-1550nm, -40~85°C
SFPGES10T-B SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1550m RX-1310nm, -40~85°C
SFPGES10D-A SFP, 1000Mbps, LC, single, DDM, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10D-B SFP, 1000Mbps, LC, single, DDM, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
