CSU系列 CRPS

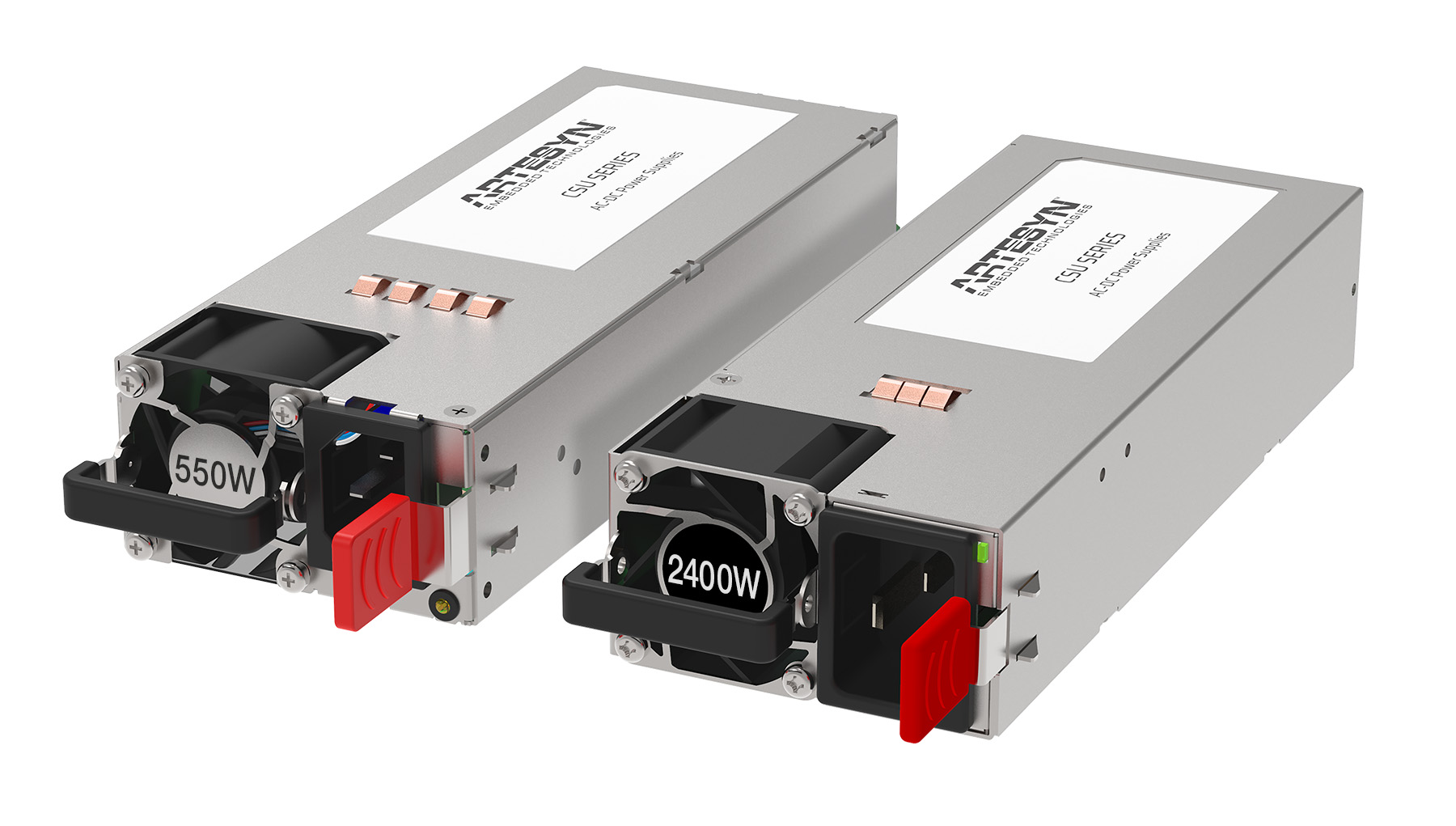

CSU 系列 CRPS AC-DC 分佈式前端電源

  • 行業標準 CRPS 外形
  • 市場領先的功率密度
  • 550 - 2400 W
  • 全數字化控制
  • 多種輸入選項

雅特生科技 CSU 前端系列旨在為計算、存儲和網絡設備提供採用通用冗餘電源 (CRPS) 外形設計的靈活電源轉換解決方案。
AC-DC 系列產品採用行業標準的 1U x 73.5 mm x 185 mm CRPS 外形。
單件額定功率介於 550 W 和 2400 W 之間,電源選項全面覆蓋對價格敏感的入門級系統或空間受限且用電需求高的應用。該系列旨在以最小外形尺寸提供最高功率,功率密度75 W/in3,行業一流。該系列所有產品具有通用的外形尺寸、匹配性和功能,可以確保系統設計具有靈活的功率容量,對未來系統設計需求適應力強。
這個產品家族的許多型號均有多種輸入和氣流方向可供選擇,方便您在各種環境中進行部署,包括企業環境、傳統數據中心、-48 Vdc 數據中心和電信中心辦公室。 DC 輸入選項也可用於通過備用電池為設備供電。

根據雅特生科技 CSU 系列目前提供的選項,可以使用 2000 W 範圍內的 IEC C13 或 C19 AC 電源線。因此,設計師可以在 200 Vac 下自由選擇合適的功率容量。 CSU2400AP 使用 IEC C19 AC 電源線可以在200 Vac 時達到 2400 W 滿載功率。
並聯多個電源以滿足極高電流應用時,主動均流可消除對附加元件的需求,從而實現成本效益的最大化。這些可熱插拔的電源支持 N+1 或 N+N 的冗餘架結構、冷冗餘模式和系統功率抑制。
這個產品家族所有 AC 輸入型號的效率均通過 80 PLUS®Platinum 認證,峰值效率為 94%,且總諧波失真較低(EN61000-3-2)。
採用 PMBus® 協議進行數字控制,同時,通過一個內置的 I2C 串行接口,可利用雅特生科技的通用 PMBus 圖形用戶界面,進行遠程設置、監測和控制。這種編程的靈活性可以讓用戶用很少的附加元件來實現複雜的電源管理計劃。
所有的型號均提供過流、過壓、欠壓、過熱以及風扇故障保護。

    主要特點 :

  • Platinum(白金級)效率認證
    12.2 V 主輸出
    12.0 V 42 W 待機輸出
    低線路輸入下功率可達到 1400 W
    iTHD 性能最佳
    工作溫度高達 55 ˚C

   應用示例 :

   服務器

    高性能 (HPC)
    開放式計算 (OCP)
    雲&超大規模
    多功能機架式
    超級計算機
    多節點
    刀片服務器
    設備
    應用服務器

存儲

  • 數據庫
    冷存儲
    Hadoop
    JBOD
    JBOF
    OCP 開放式存儲
    雲託管
    SAN
    歸檔

網絡

  • Spine 交換機
    架頂式 (ToR) 交換機
    SDN 交換機
    存儲交換機
    數據中心交換機
    校園網交換機
    電信級以太網交換機
    多路復用器
    安全設備





型號

輸入電壓

主輸出

待機電壓

尺寸(寬×長×高)

規格書

CSU550AP-3

90-264 Vac

12 V / 45.0 A

12 V / 2.5 A

40 x 73.5 x 185

CSU800AP-3

90-265 Vac

12 V / 66.7 A

12 V / 2.5 A

41 x 73.5 x 185

CSU1300AP-3

90-266 Vac

12.2 V / 108.3 A

12 V / 3.5 A

42 x 73.5 x 185



CSU1800AP-3

90-267 Vac

12.2 V / 147.5 A

12 V / 3.5 A

43 x 73.5 x 185

CSU2000AP-3

90-268 Vac

12.2 V / 163.9 A¹

12 V / 3.5 A

44 x 73.5 x 185

CSU2400AP-3

90-269 Vac

12.2 V / 196.7 A

12 V / 3.5 A

45 x 73.5 x 185
