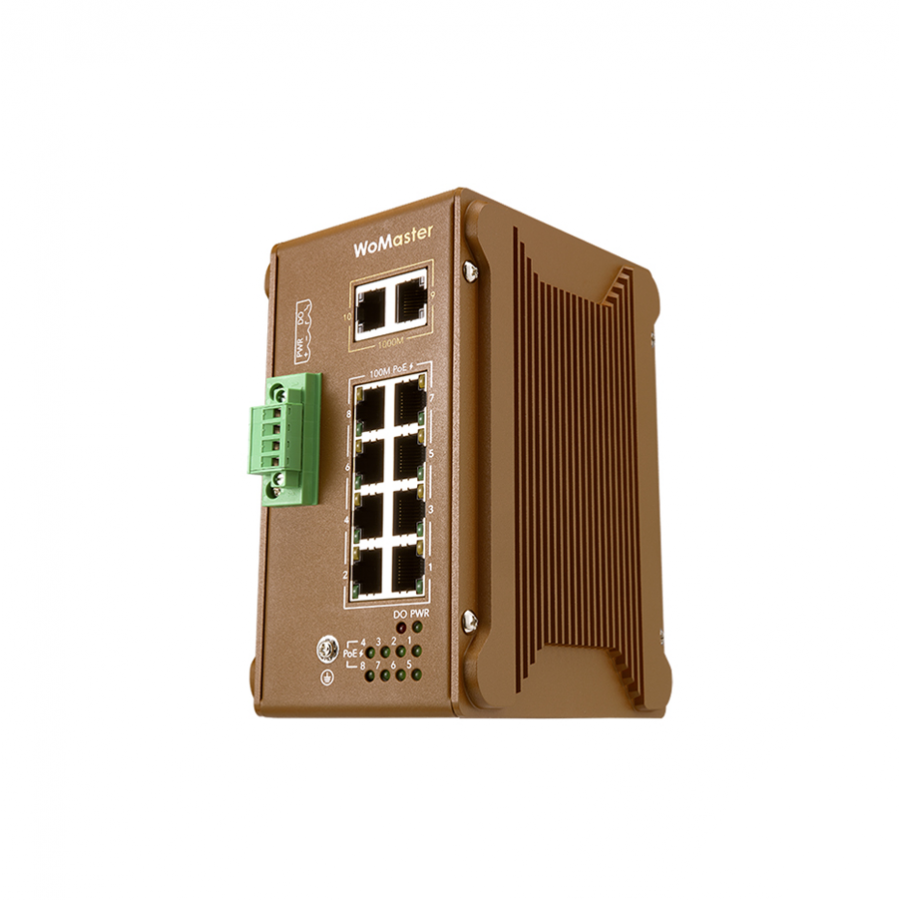

• DP210 工業級 PoE 供電交換器

DP210 工業級 PoE 供電交換器

工業 8+2G 簡易以太網供電交換機
2個千兆網口和8個百兆以太網供電網口
IEEE802.3af或at以太網供電PoE 可提供設備的供電
專利的設計可將8~32V的供電升壓到48V的PoE供電,適合車用低壓供電應用
支持服務質量QoS協議,搭配兩個千兆上傳網口,讓影像監控與VoIP更順暢
型號 : dp210

DP210是一款工業等級的簡易型以太網交換機,具備2個千兆網口和8個百兆以太網供電網口。 IEEE802.3af或at以太網供電PoE 可提供設備的供電。專利的設計可將8~32V的供電升壓到48V的PoE供電,適合車用低壓供電應用。 DP210支持服務質量QoS協議,搭配兩個千兆上傳網口,讓影像監控與VoIP更順暢。

规格
 技术
标准 IEEE 802.3af 或 at Power Over Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3x Flow Control and back-pressure
IEEE 802.1p Class of Service (CoS)
 效能
交换技术 储存与转发技术与非阻塞交换架构
MAC 地址数 8K
封包缓存记忆 1M bits
转换效能 10Base-T: 14,880pps, 100Base-TX: 148,800pps, 1000Base-TX: 1,488,100pps
 界面
网口 8 x 10/100Base-TX RJ45, 自侦测
2 x 100/1000Base-T RJ45, 自侦测
系统 LED 指示灯 1 x Power: 绿色
8 x PoE: 绿色
1 x DO: 红色
百兆网口 LED 指示灯 联线 (绿色), 传输 (绿色闪烁), 全双工 (褐色), 碰撞 (褐色闪烁)
千兆网口 LED 指示灯 联线 (绿色), 传输 (绿色闪烁),  速度 (褐色闪烁, 10M:1, 100M:2, 1000M:3 次)
DIP 指拨开关 网口错误警示
电源 / 数字输出 4针 科拆卸式端子
   2针 电源输入
   2针 DO: Dry Relay Output with 0.5A /24V DC
 电源
接入电压 12/24VDC(8~32VDC)
反接保护
输入电流 6.11A@24V
耗电量 Max 10.56W@24VDC 满载无 PD 供电,建议保留 15% 容许范围
  PoE 以太网供电
供电模式 Alternative B
PoE 总供电量 系统: 最大 120W, 120W@70°C/24VDC, 最大60W@70°C/8VDC
每网口: 最大 15.4 / 30W
PoE 标准 IEEE 802.3af / at
 机构
安装 导轨
外壳 金属、铝
尺寸 78.5(W) x 149(H) x 125(D) mm / 不含导轨夹
IP等级 IP30
重量 1.3KG (产品) / 1.7KG (含包装)
包装 240(W)x200(L)x130(H)mm (外盒)
16pcs / 纸箱 410(W)x 550(L)x490(H)mm (1.5KG)
 环境
操作温湿度 -40°C~70°C , 0%~95% Non-Condensing
储存温度 -40°C~80°C
MTBF >200,000 小时
全球保固 5 年
 认证
安全 EN60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD: 8KV(Air), 6KV(Contact) Criteria A
EN61000-4-3 RS: 20V/m(80M~1GHz), 10V/m(1.4G~2.1GHz), 5V/m(2.1G~2.5GHz)
EN61000-4-4 EFT: 2KV (Power, Signal Port, GND)
EN61000-4-5 Surge: Power: 2KV/1KV(Line to Ground/Line to Line), Signal Port: 2KV(Line to Ground) Criteria A
EN61000-4-6 CS: 10Vrms(Power, Signal Port)
EN61000-4-8 Magnetic Field: 30A/m continues /300A for 1~3s
铁道 EN50121-4



►高速以太網吞吐量交換技術

・10 個網口,包含 8 個百兆 PoE 口和 2 個千兆網口

・2 個千兆上傳網口支援 QoS 服務質量,影像與 VoIP 串流

・8 千個 MAC 地址表

・網絡交換存儲與轉發,無阻塞交換架構

►出眾的PoE供電效能

・8 個 IEEE 802.3af 或 at PoE 標準供電網口,每個端口提供 15.4 / 30W 電力

・低電壓輸入 8 VDC, 70°C下總供電 60W

►強固型設計

・電源端子設計在前方, 方便現場安裝施工

・特殊機構設計可適應嚴苛環境

・強化散熱鋁擠鰭片

・8~32V 寬電源輸入範圍可升壓提供 8 個 PoE 網口供電

・可依需求選購 2 個光纖千兆口,搭配SFP做遠距傳輸

・寬溫設計可用於零下 40°C~70°C 嚴苛操作環境

・歐盟 CE 認證

・EN61000-6-2 / EN61000-6-4 重工業 EMC 認證

・EN50121-4 鐵道軌道邊 EMC 認證

・CISPR 22 / FCC part 15B class A 認證

・ESD / Surge 等級可達 Severity Level 3 Criteria A,無封包丟失

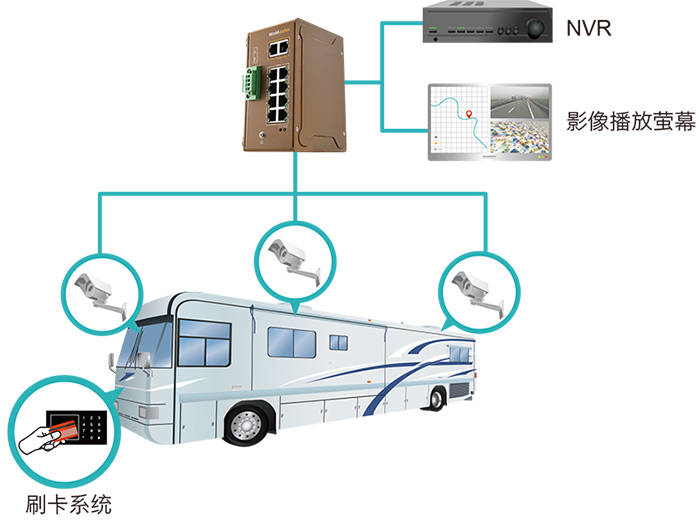

  • 新一代的公交車備有電子系統,可提供各種選項,方便客戶根據標準化控製程序進行更新。
  • 操作系統中的所有元件都與LCD顯示屏一起集成在一個控制台中,並安裝於公交車儀表板上。
  • DP210安裝於公交車上, 並可由車用的12V/24V電源升壓至48V,供PoE以太網供電PoE IP攝影蒐集實時視頻。
  • 車載的NVR(網絡硬盤錄像機)系統記錄了來自PoE視頻攝像機的信號,這些PoE攝像機安裝於駕駛室、公交車內各部,並可通過儀表板上的LCD顯示屏,隨時觀看錄製的視頻。
  • 公交車上更配備有小額付費刷卡機,方便乘客搭乘付費,即時連線扣款。
  • GPS則被集成到新的電子系統中,方便在電子地圖上觀看車輛位置。


订购信息
 型号                                             描述
DP210 工业 8+2G 简易 IEEE 802.3af PoE 交换机
DP210 v2 工业 8+2G 简易 IEEE 802.3at PoE 交换机
DP210-2F (接受客订) 工业 8+2G 简易 IEEE 802.3af / at PoE 交换机, 2 光口 SFP
包装与配件
1 x 产品本体
1 x 4针可拆卸式端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
MK-D1-2 壁挂架 (含 2 壁挂板 与 8 螺丝)
PSD240-12
240W/12VDC 导轨式电源供应
PSD240-24 240W/24VDC 导轨式电源供应


相關產品

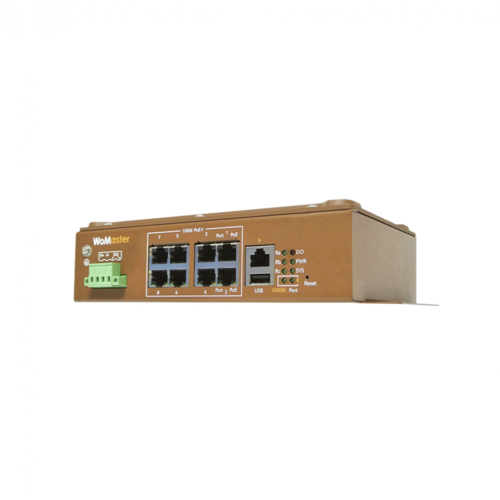

WR309P 工業級 PoE 供電交換器
