规格
|
|
技术
|
|
标准
|
IEEE 802.3 af/at Power Over Ethernet
|
|
|
IEEE 802.3u 100Base-TX Fast Ethernet
|
|
|
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
|
|
|
IEEE 802.3x Flow Control and back-pressure
|
|
|
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
|
|
|
IEEE 802.1p Class of Service (CoS)
|
|
|
IEEE 802.1Q VLAN and GVRP
|
|
|
ITU-T G.8032 Ethernet ring protection switching(ERPS)
|
|
|
IEEE 802.1Q Double Tag VLAN (QinQ)
|
|
|
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
|
|
|
IEEE 802.1Q-2005 Multiple Spanning Tree Protocol(MSTP)
|
|
|
IEEE 802.3ad Link Aggregation Control Prptocol(LACP)
|
|
|
IEEE 802.1x Port based Network Access Protocol
|
|
|
IEEE 1588 Precision Time Protocol v1/v2
|
|
效能
|
|
交换技术
|
基于无阻塞交换架构的存储转发技术
|
|
MAC 地址数
|
16K
|
|
封包缓存
|
1.5M Bytes
|
|
巨型帧
|
9216 Bytes
|
|
转换效能
|
100Base-TX / FX: 148,800pps, 1000Base-TX / FX: 1,488,100pps
|
|
VLAN
|
256VLANs
|
|
VLAN ID
|
1~4094
|
|
服务类型
|
每端口 8 个优先级队列
|
|
看门狗
|
硬件设计 10 秒定时器
|
|
界面
|
|
网口
|
14 x 10/100Base-TX, M12 8 针 A/X-Code 母, 自侦测,
网口 1~8 IEEE802.3af/at PoE,

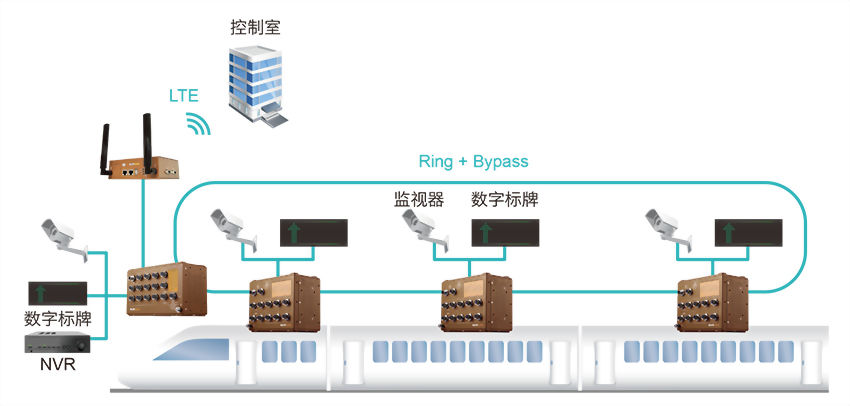

网口 13/14 网络旁路 Link Bypass
针脚定义:
8 针 X-Code 母:
#1 (D1+/PoE V+), #2 (D1-/PoE V+), #3 (D2+/PoE V-), #4 (D2-/PoE V-),
#5 (D4+), #6 (D4-), #7 (D3-), #8 (D3+)
8 针 A-Code 母:
#1 (D3-), #2 (D4+), #3 (D4-), #4 (D1-/PoE V+),
#5(D2+/PoE V-), #6 (D1+/PoE V+), #7 (D3+), #8 (D2-/PoE V-)
缆线:
1000 Base-T: 4-pair Cat.5E / Cat.6 FTP/STP cable, EIA/TIA 568B 100-Ohm, 100米
*于铁道车上应用时，建议使用FTP/STP 等级的线材
|
|
系统 LED 指示灯
|
1 x 电源: 绿色
1 x 系统状态: 正常: (绿色)，韧体更新: (绿色闪烁)
1 x 环网状态: 未启用 (不亮)，正常非 RPL Owner (绿色), 正常 RPL Owner (绿色闪烁),
异常 (褐色)，端口失效 (褐色闪烁)
1 x ALM警示: 红色
14 x 网口: 联机 (绿色), 传输 (绿色闪烁)
8 x PoE状态 : 褐色
|
设定端口
RS232/USB
|
1 x M12 8针 A-Code 母
RS232 Console Baud Rate: 115200.n.8.1
针脚定义:
#1 (TxD), #2 (RxD), #3 (Signal Ground), #5 (USB DATA+), #6 (USB DATA-), #7 (USB 5V), #8 (USB GND)
|
|
电源输入
|
M12 4 针 A-Code 公，反接保护
针脚定义:
#1 (V-), #2 (V-), #3 (V+), #4 (V+)
|
|
电源
|
|
接入电压
|
HV: 110VDC (77~137.5VDC)
MV: 54VDC (46~57VDC)
WV: 24/48/110VDC(16.8~137.5VDC)
|
|
反接保护
|
有
|
|
接入电流
|
1.10A@110V
|
|
耗电量
|
最大 14.3W@110VDC 满载无PD供电，建议保留 15% 容许范围
|
|
PoE 以太网供电
|
|
供电模式
|
Alternative A
|
|
PoE 总供电量
|
系统: 最大100W@70°C
每端口: 最大 30W
|
|
PoE 标准
|
IEEE 802.3 af/at
|
|
管理
|
系统/网口供电量控制, PoE 时间表, PD 状态检查, PoE 状态
|
|
软件
|
|
管理接口
|
CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
|
|
时间管理
|
NTP,IEEE 1588 Precision Time Protocol v1/v2
|
|
网管协议
|
IPv4/IPv6, SNMP v1/v2/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
|
|
流量管理
|
Flow Control, Port Trunk/802.3ad LACP, VLAN, Private VLAN, GVRP, GMRP, QinQ, QoS, IGMP Snooping v1/v2/v3, Rate Control, Storm Control, Port Mirror
|
|
安全管理
|
IEEE 802.1X/RADIUS, Private VLAN, ACL(MAC/IP filter), HTTPs/SSH secure login
|
|
冗余管理
|
Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
|
|
机构
|
|
安装
|
壁挂
|
|
外壳
|
钢铝合金
|
|
尺寸
|
205(宽) x 133(高) x 95(长) mm / without Wall Mount Plate
|
|
IP等级
|
IP31
|
|
重量
|
3KG (产品) / 3.5KG (含外盒)
|
|
包装
|
290(宽) x 220(长) x 150(高) mm (外盒)
6pcs / 纸箱 410(宽) x 550(长) x 490(高) mm (1.5KG)
|
|
环境
|
|
操作温湿度
|
-40°C~70°C , 0%~95% 非凝结
|
|
储存温度
|
-40°C~85°C
|
|
Hi-Pot 隔离
|
AC 1KV
|
|
MTBF
|
>485,000 小时
|
|
全球保固
|
5 年
|
|
认证
|
|
安全
|
IEC60950-1 Compliance
|
|
EMC
|
EN61000-6-2/EN61000-6-4
|
|
EMI
|
CISPR 22, FCC part 15B Class A
|
|
EMS
|
EN61000-4-2 ESD，EN61000-4-3 RS ，EN61000-4-4 EFT，EN61000-4-5 Surge，EN61000-4-6 CS，EN61000-4-8 Magnetic Field
|
|
铁道
|
EN50155
包含 EN50121-3-2 EMC/ IEC61373 铁道震动与摇晃认证
|
