DS412

工業 8G + 4GF 二層網絡安全交換機,有8 個千兆端口和4 個千兆的SFP 光口
智能管理和冗餘保護功能,確保了最快的網絡復原時間、零丟包數據傳輸以及針對黑客攻擊的網絡安全防護
符合EN61850-3 / IEEE1613 / EN50121-4 標準的堅固設計,更是變電站和鐵路沿線應用的最佳選擇
型號 : ds412

新推出的DS412 是一款全千兆以太網交換機,具有8 個千兆端口和4 個千兆的SFP 光口,為您的網絡提供了極大的靈活性與效能,並支持符合IEC62443-4 -2 標準的關鍵網絡安全功能。 DS412 的智能管理和冗餘保護功能,確保了最快的網絡復原時間、零丟包數據傳輸以及針對黑客攻擊的網絡安全防護。此外,符合EN61850-3 / IEEE1613 / EN50121-4 標準的堅固設計,更是變電站和鐵路沿線應用的最佳選擇。

 技术
标准 IEEE 802.3af/at Power over Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3u 100Base-FX Fast Ethernet Fiber
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back-pressure
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1QVLAN and GVRP
ITU-T G.8032 Ethernet ring protection switching(ERPS)
IEEE 802.1D-2004 Rapid Spanning Tree Protocol(RSTP)
IEEE 802.1Q-2005 Multiple Spanning Tree Protocol(MSTP)
IEEE 802.3ad Link Aggregation Control Protocol(LACP)
IEEE 802.1xPort based Network Access Protocol
IEEE 1588 Precision Time Protocol v1/v2
 效能
交换技术 基于无阻塞交换架构的储存与转发技术
MAC 地址数 16K
封包缓存  1.5M Bytes
巨型帧 9216 Bytes
转换效能 10Base-TX: 14,880pps, 100Base-TX/FX: 148,800pps, 1000Base-TX/FX: 1,488,100pps
VLAN 256VLANs
VLAN ID 1~4094
服务等级 每端口 8 个优先级队列
看门狗 硬件设计 10 秒定时器
 界面
网口 8 x 10/100/1000BaseT RJ-45, 自侦测
4 x 100/1000Base SFP, DDM
系统 LED 指示灯 2 x 电源: 绿色
1 x 系统状态: 正常: (绿色), 韧体更新: (绿色闪烁)
1 x DO: 红色
1 x DI: 绿色

1 x 环网状态: 未启用 (不亮), 正常非 RPL Owner (绿色), 正常 RPL Owner (绿色闪烁), 异常 (褐色), 端口失效 (褐色闪烁)
网口 LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
SFP LED 指示灯 联网 (绿色), 传输 (绿色闪烁), 速度1000M (褐色), 速度100M (不亮)
重启 系统重启 (2-6 秒) / 出厂设定重启 (超过 7 秒)
设计端口 1 x RS232 RJ45 系统设定。 Baud Rate: 115200.n.8.1
USB 1 x USB 用于现场设定 / 固件更新
电源输入,数字输入,数字输出 8针 可拆卸式端子
   4 针 双电源输入
   4 针 DI,DO( Relay Alarm)
1 x 数字输出: 干接点输出 0.5A /24V DC
1 x 数字输入: 数字输入光电耦合隔离
    数字高: DC 11V~30V
    数字低: DC 0V~10V
 电源
操作电压 24VDC(10~60VDC)
反接保护
接入电流 0.67A@24V
耗电量 最大 16.08W@24VDC 满载,建议保留 15% 容许范围
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
时间管理 NTP,IEEE 1588 Precision Time Protocol v1/v2
网管协议 IPv4/IPv6, SNMP v1/v2c/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
传输管理 Flow Control, Port Trunk/802.3ad LACP, VLAN, Private VLAN, GVRP, GMRP, QinQ, QoS, IGMP Snooping v1/v2/v3, Rate Control, Storm Control, Port Mirror
安全管理 IEEE 802.1X/RADIUS, Private VLAN, ACL(MAC/IP filter), HTTPs/SSH secure login, SFTP*DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, 802.1XMAB, TACACS+
冗余管理 Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 v1/v2 Ethernet Ring Protection Switching (ERPS)
 机构
安装 导轨
外壳 钢铝合金
尺寸 85.5(W) x 150(H) x 126.5(D) mm / 不含导轨夹
IP等级 IP31
重量 1.38KG
 环境
操作温湿度 -40°C~75°C , 0%~95% Non-Condensing
存储温度 -40°C~85°C
Hi-Pot 隔离 AC1.5KV
MTBF >500,000 小时
质保 5 年
 认证
安全 IEC60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD, EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5, EN61000-4-6 CS, EN61000-4-8 Magnetic Field
铁道 EN50121-4
变电站 EN 61850-3/ IEEE1613

►全千兆網絡交換與超高吞吐量

・12 個千兆網口包含 8 個千兆 RJ45 網口與 4 個 SFP 網口

・16K MAC地址表

・1.5MBytes 封包緩存可供H.264編碼的突發報

・9K 巨型幀

・基於無阻塞交換架構的存儲轉發


►ITU-T G.8032 v1/v2 ERPS 網絡冗餘協議

・ITU 標準環網冗餘協議

・提供小於 50ms 的保護與復原時間

・相容於它廠交換機,並保持快速復原時間

・相容於商用交換機,可取代STP/RSTP

・可更有效的規劃與ERPS鏈、多鏈的拓撲連結


►IEC62443-4-2 第三 / 四級網絡安全防護

・支持L2-L7 ACL訪問控制列表,支持L2-L7 IPv4 / IPv6 訪問控制列表(ACL)

・DHCP監聽(DHCP Snooping)、IP來源保護(IPSG)、動態ARP檢測(DAI)

・802.1Q VLAN、私有VLAN、先進端口安全

・多層用戶密碼

・HTTPs/SSH /SFTP、256bit AES加密

・802.1x MAB 供非 802.1x 的終端設備連接認證

・RADIUS/TACACS+ 中央密碼認證


►強固型設計適用於軌道邊網絡監控

・IEC61850-3 / IEEE1613 用於變電站應用

・EN50121-4 鐵道軌道邊EMC認證

・高等級 EMC 電磁防護和高效能散熱設計,適應-40~75°C的環境

・EN61000-6-2/4 重工業設備認證


►智能管理

・支持Web、CLI、SNMP v1/v2c/v3 和 RMON 設定

・IEEE 1588v1 PTP 精確時間同步協議

・LLDP拓樸控制

・USB 方便現場設定與固件升級

・軟件工具,簡易LAN管理

・NMS 網絡管理系統

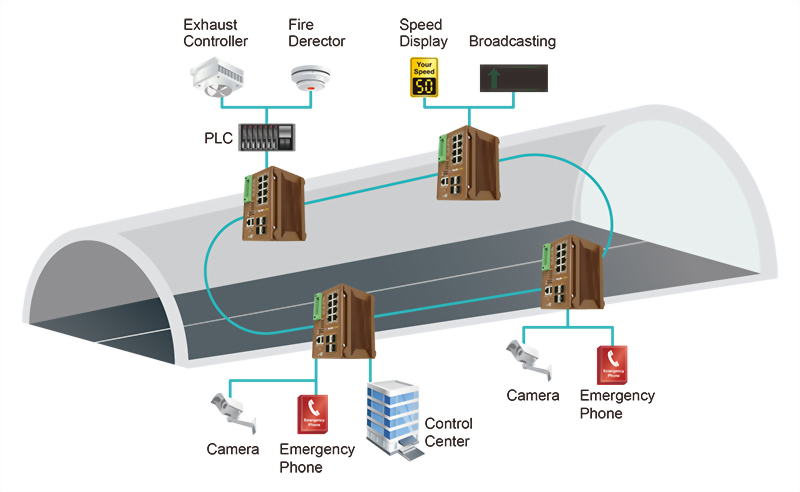

  • 如何確保隧道交通安全,一直是大家熱絡討論的議題,包含通風設施、災害告警、空氣狀態和溫度都是大家所關切的。
  • 通風系統、火災警示、車速顯示、數字標牌與 DS412 連接,以提供即時空氣和溫度狀態。
  • 監視器可即時傳送視頻信息到控制中心,緊急電話方便當危險發生時,實時與控制中心或其他相關單位連絡。
  • ERPS 功能提供網絡冗餘,保持網絡暢通。
  • 所有信息傳送到控制室, 方便進行數據方析與遠程調度。

订购信息


 型号
DS412 工业 8G+4GF 二层 网路安全交换机
包装清单
1 x 产品本体 (不含光纤模块)
1 x 8针 可拆卸端子
1 x 本体上的导轨夹
1 x 快速安装指南


 选购配件
MK-D1-2 壁挂架 2 壁挂版 与 8 螺丝
CBL-RJ45F9-1.5M
Serial RS232 console cable RJ45 to DB9 Female 1.5 Meter
SFPGEM05 SFP, 1000Mbps, LC, multi, 550M, 0~70°C
SFPGEM05T SFP, 1000Mbps, LC, multi, 550M, -40~85°C
SFPGEM05D SFP, 1000Mbps, LC, multi, DDM, 550M, 0~70°C
SFPGEM05DT SFP, 1000Mbps, LC, multi, DDM, 550M, -40~85°C
SFPGEM2 SFP, 1000Mbps, LC, multi, 2KM, 0~70°C
SFPGEM2T SFP, 1000Mbps, LC, multi, 2KM, -40~85°C
SFPGEM2D SFP, 1000Mbps, LC, multi, DDM, 2KM, 0~70°C
SFPGEM2DT SFP, 1000Mbps, LC, multi, DDM, 2KM, -40~85°C
SFPGES10 SFP, 1000Mbps, LC, single, 10KM, 0~70°C
SFPGES10T SFP, 1000Mbps, LC, single, 10KM, -40~85°C
SFPGES10D SFP, 1000Mbps, LC, single, DDM, 10KM, 0~70°C
SFPGES30 SFP, 1000Mbps, LC, single, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, single, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, single, DDM, 30KM, 0~70°C
SFPXGM03D SFP+, 10Gbps, LC, multi, DDM, 300KM, 0~70°C
SFPXGS10D SFP+, 10Gbps, LC, single, DDM, 10KM, 0~70°C
SFPGES10-A SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10-B SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
SFPGES10T-A SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1310nm RX-1550nm, -40~85°C
SFPGES10T-B SFP, 1000Mbps, LC, single, 10KM, BiDi TX-1550m RX-1310nm, -40~85°C
SFPGES10D-A SFP, 1000Mbps, LC, single, DDM, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10D-B SFP, 1000Mbps, LC, single, DDM, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
