RP428

機架式 28G PoE交換機
28個全千兆端口,包含24個千兆以太網供電網口和4個千兆光口,提高視頻監控應用程序的整體吞吐量
堅固、高密度的PoE端口設計,是關鍵監控應用的理想解決方案
型號 : rp428

RP428 是一款機架式 28G PoE交換機,具有24個千兆以太網供電網口和4個千兆光口。 28個全千兆端口,提高視頻監控應用程序的整體吞吐量。堅固的設計和高密度的PoE端口,使RP428成為關鍵監控應用的理想解決方案。


 技术
标准 IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet Fiber
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back-pressure
IEEE 802.1AB Link Layer Discovery Protocol(LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1Q VLAN and GVRP
RFC 2460 Internet Protocol, Version 6 (IPv6)
ITU-T G.8032 Ethernet ring protection switching (ERPS)
IEEE 802.1D-2400 Rapid Spanning Tree Protocol(RSTP)
IEEE 802.1S Multiple Spanning Tree Protocol(MSTP)
IEEE 802.3ad Link Aggregation Control Prptocol(LACP)
IEEE 802.1xPort based Network Access Protocol
IEEE 1588 Precision Time Protocol v1/v2
 性能
交换技术 存储转发无阻塞的交换结构
MAC 地址表 16K
封包缓存  1.5M Bytes
传输性能 10 Base-T: 14,880pps, 100 Base-TX/FX: 148,800pps, 1000 Base-TX/FX: 1,488,100 pps
VLAN 256 个
VLAN ID 1~4094
流量优先级 每个端口 8 个优先级队列
看门狗 基于硬件的 10 秒定时器
 界面
以太网端口 24 x 100/1000M RJ45, 24 x 802.3af/at PoE, Auto Negotiation
4 x 1000M SFP, DDM
系统指示灯 3 x Power: 绿灯亮
1 x System 状态: Ready: 绿灯亮, 固件更新: 绿灯闪烁
1 x Alarm: 红灯常亮
1 x Ring Status: 正常 (绿灯亮),端口错误 (绿灯闪烁),异常 (黄灯亮),端口故障 (黄灯闪烁)
千兆以太网端口指示灯 Link (绿灯亮), Activity (绿灯闪烁),
Speed 1000M(黄灯亮), Speed 10M/100M(黄灯灭)
千兆以太网 PoE 端口指示灯 802.3af Activity (绿灯亮), 802.3at Activity (蓝灯亮)
千兆光口指示灯 Port: Link (绿灯亮), Activity (绿灯闪烁)
Console 1 x RJ45 RS232 。波特率: 115200.n.8.1
USB 1 x USB 用于配置 / 固件更新
Digital Output (Alarm) 1 x Digital Output: 干簧继电器输出: 1A/24V DC
 电源规格
工作电压  AC110/220V (90-264VAC)
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP,
时间管理 NTP, IEEE 1588 PTP协议 v1/v2
网络管理 IPv4/IPv6, SNMP v1/v2/v3/Trap, MIBs, RMON, LLDP, DHCP
server/client/Option 82, TFTP, System Log, SMTP
流量管理 流控制, Port Trunk/802.3ad LACP, VLAN, 私有 VLAN, GVRP, GMRP, QinQ, 服务分类, 流量优先级, IGMP Snooping v1/v2/v3, 速率控制, 端口镜像
安全性 IEEE 802.1X/RADIUS, Port Security, Storm Control, SSH, SSL, QoS, L2-L7 访问控制列表 (ACL)
冗余性 Rapid Spanning Tree Protocol (RSTP)/Multiple Spanning Tree Protocol (MSTP)
ITU-T G.8032 Ethernet Ring Protection Switching (ERPS)*
 机械外形
安装 机架式
外壳材质 铝和钢
尺寸 440 x 44 x 378.5 mm (宽 x 高 x 深)
防护等级 IP40
重量 8.2KG (满配)
 怀镜参数
工作温度&湿度 -40°C~75°C , 10%~95% 无凝结
储存温度 -40°C~85°C
MTBF >202,000 小时
保修期 5 年
 标准
安全 UL60950-1
轨道 EN50121-4
EMI CISPR 22, FCC part 15B Class A
轨道电磁规范  EN50121-4 等级 IEC61000-4-2 ESD: 8KV(Air), 6KV(Contact)
IEC61000-4-3 RS: 10V/m(80M~1GHz), 20V/m(800M~1G)
IEC61000-4-4 EFT: 2KV(Power), 2KV(Signal Port, GND)
IEC61000-4-5 Surge: Power: 1KV(Line to Ground/Line to Line), Signal Port: 1KV(Line to Ground/Line to Line)
IEC61000-4-6 CS: 10Vrms(Power, Signal Port)
IEC61000-4-8 Magnetic Field: 30A continues /300A for 1~3s

高吞吐量的以太網交換

• 24 個千兆以太網供電網口,和 4 個千兆光口

• DDM 功能用於高品質的光纖連接性監測

• 16K MAC地址表

• 1.5M bytes 封包緩存

超強的PoE 能力

• 24 個 PoE 端口,兼容 IEEE 802.3af /at ,每個端口功率高達 30W

• 高達 300W PoE 功率預算

• PoE 管理包括每個端口的功率預算控制、PoE 調度、PD 活性檢查和 PoE 狀態

智慧管理

• 支持網頁、命令行、Telnet、SNMPv1/v2c/v3 跟 RMON 設定

• 時間管理協議 IEEE 1588v1/v2 PTP

• LLDP 拓撲控制

• USB 接口易於現場配置和固件更新

• 用於 LAN 設備管理的軟件實用接口

先進的網絡安全性

• 802.1X / RADIUS 基於端口的訪問控制

• 端口 MAC 地址安全學習

• 私有 VLAN / IP 安全 / 端口安全

• HTTPs / SSH / 管理 IP 安全訪問

• L2-L7 訪問控制列表 (ACL)

強固的設計,寬輸入功率範圍以適用路邊網絡

• 符合變電站應用標準 IEC61850-3/IEEE1613

• 良好的散熱設計,可在 -40~75°C 的環境中正常工作

• 高水平的電磁兼容性保護,超過了交通控制和重工業標準的要求

• 符合重工業環境標準 EN61000-6-2/4

• 符合軌道電磁規範 EN50121-4


  • 平均而言,人們將 80% 的生命花在建築物內 - 辦公大樓、學校、醫院和家庭。建築物是企業最大的資本支出之一,僅次於支付給員工的工資。業主和管理人員不斷尋求新方法,使建築物更高效、更可持續、更安全、更舒適。
  • 智能建築利用物聯網連接傳感器和雲來遠程監控和控制,從供暖和空調到照明和安全系統的各種建築系統。

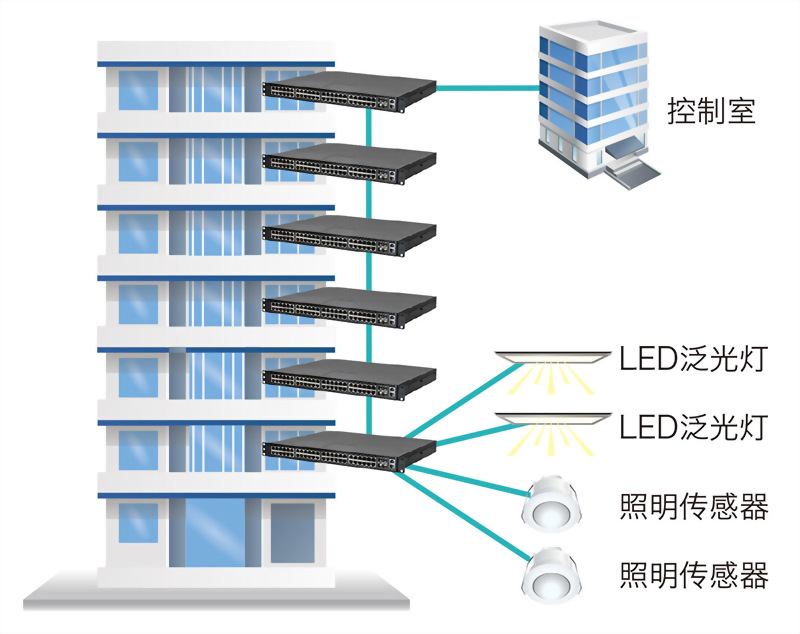

  • LED 燈具和照明傳感器等多個傳感器連接到每個樓層的 RP428,並將傳感器數據傳輸到控制中心進行遠程監控。


订购信息

 型号                                                  描述
RP428 28G L2+ 机架式管理型工业PoE交换机
包装清单
1 x 设备 (不含 SFP 收发器)
1 x 电源线
1 x Console 电缆
1 x 快速安装指南


选购配件
SFPGEM05 SFP, 1000Mbps, LC, 多模, 550M, 0~70°C
SFPGEM05T SFP, 1000Mbps, LC, 多模, 550M, -40~85°C
SFPGEM05D SFP, 1000Mbps, LC, 多模, DDM, 550M, 0~70°C
SFPGEM05DT SFP, 1000Mbps, LC, 多模, DDM, 550M, -40~85°C
SFPGEM2 SFP, 1000Mbps, LC, 多模, 2KM, 0~70°C
SFPGEM2T SFP, 1000Mbps, LC, 多模, 2KM, -40~85°C
SFPGEM2D SFP, 1000Mbps, LC, 多模, DDM, 2KM, 0~70°C
SFPGEM2DT SFP, 1000Mbps, LC, 多模, DDM, 2KM, -40~85°C
SFPGES10 SFP, 1000Mbps, LC, 单模, 10KM, 0~70°C
SFPGES10T SFP, 1000Mbps, LC, 单模, 10KM, -40~85°C
SFPGES10D SFP, 1000Mbps, LC, 单模, DDM, 10KM, 0~70°C
SFPGES30 SFP, 1000Mbps, LC, 单模, 30KM, 0~70°C
SFPGES30T SFP, 1000Mbps, LC, 单模, 30KM, -40~85°C
SFPGES30D SFP, 1000Mbps, LC, 单模, DDM, 30KM, 0~70°C
SFPGES10-A SFP, 1000Mbps, LC, 单模, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10-B SFP, 1000Mbps, LC, 单模, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
SFPGES10T-A SFP, 1000Mbps, LC, 单模, 10KM, BiDi TX-1310nm RX-1550nm, -40~85°C
SFPGES10T-B SFP, 1000Mbps, LC, 单模, 10KM, BiDi TX-1550m RX-1310nm, -40~85°C
SFPGES10D-A SFP, 1000Mbps, LC, 单模, DDM, 10KM, BiDi TX-1310nm RX-1550nm, 0~70°C
SFPGES10D-B SFP, 1000Mbps, LC, 单模, DDM, 10KM, BiDi TX-1550m RX-1310nm, 0~70°C
