WA329P 戶外無線AP

工業 8FE PoE + 1GE 無線AP,
雙802.11ac/n WLAN
型號 : wa329p

創新和智能路由交換機 WA329P 系列，是為智慧交通而設計，結合了 Wi-Fi 路由器和 8 端口升壓型 PoE+ 交換機的功能。超高彈性的高速 Wi-Fi 和多端口以太網路由，非常適於路邊機櫃或其他工業應用。靈活的模塊化設計，允許自定義啟用/禁用 PoE 端口、Wi-Fi。寬溫和堅固的設計，讓你在既有惡劣的條件下，也能夠方便地部署。


 技术
标准 3GPP Release 11 Long Term Evolution (LTE), fallback 3GPP Release 7,8,9 for HSPA/UMTS
IEEE 802.11ac wireless local area network (WLAN), Backward support 802.11n/g/a/b Wireless LAN
IEEE 802.3 10Base-TX Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
IEEE 802.3af/at Power-over-Ethernet
 界面
网口 LAN: 8 x 10/100Base-TX RJ45, 自侦测, IEEE 802.3af/at PoE/PoE+
WAN: 1 x 100/1000Base-T RJ45, 自侦测
系统 LED 指示灯 1 x DO: 红色
1 x 电源: 绿色
1 x 系统状态: 正常: (绿色)，固件更新: (绿色闪烁)
1 x WAN口状态: 联机: 绿色，传输: 绿色闪烁
1 x 1000M:WAM 口速度, 1000M: 绿色亮, Not 1000M: 绿色灭
网口 LED 指示灯 联线(绿色), 传输(绿色闪烁)，PoE 供电: 褐色亮, PoE 未使能: 褐色灭
重启 系统重启 (2~6 秒) / 出厂设定重启 (超过 7 秒)
SMA 接头 最多 5: 4 xRP-SMA 母头, 4 个用于 Wi-Fi/LTE, 1 x GPS
电源输入，数字输出 4针 可拆卸式端子
   2针 电源输入
   2针 DO (Relay Alarm)
数字输出: 干接点输出 0.5A /24V DC
选配扩展板 RS232/422/485, 数字输入/数字输出, 适用于现场应用的 Micro SD 卡(依要求提供)
 蜂窝网络
标准 GSM/GPRS/EDGE 3GPP Pelease 6
UMTS/HSPA 3GPP Release 8
LTE 3GPP Release 11
速率 GPRS: DL: max. 85.6 kbps, UL: max.85.6 kbps
EDGE: DL: max. 236.8 kbps, UL: max. 236.8 kbps
HSPA: DL: max. 42 Mbps, UL: max. 5.76 Mbps
LTE-FDD Cat.4: DL: max. 150 Mbps, UL: max. 50 Mbps, 2x2 DL MIMO
LTE-TDD Cat.4: DL: max. 130 Mbps, UL: max. 35 Mbps, 2x2 DL MIMO
频带: LTE-E LTE: FDD B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800MHz)
LTE: TDD B38/B40/B41 (2600/2300/2500MHz)
WCDMA: FDD B1/B5/B8 (2100/850/900MHz)
GSM: B3/B8 (1800/900MHz)
频带: LTE-U FDD LTE: B2/B4/B12 (1900/1700/700MHz)
WCDMA: B2/B4/B5 (1900/1700/850MHz)
频带: LTE-CN LTE FDD: B1/B3/B5/B8 (2100/1800/850/900MHz)
LTE TDD: B38/B39/B40/B41 (2600/1900/2300/2500MHz)
TD-SCDMA: B34/B39 (2000/1900MHz)
WCDMA: B1/B8 (2100/900MHz)
CDMA: BC0
GSM: 900/1800MHz
 Wi-Fi
标准 IEEE 802.11ac/a/b/g/n (2T2R)
802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
速率 802.11ac: MCS0~9, max. 866Mbps
802.11b: 11Mbps / 802.11a/g: 54Mbps / 802.11n: MCS0~15, max.300Mbps
频段 IISM Band, 2.412GHz~2.472GHz, 5.180MHz~5.825MHz(Band 1,4)
多入多出技术(MIMO) 2T2R, 2x天线
接收信号强度指示(RSSI) ≦20db, 符合 CE 要求
发射功率及接收灵敏度 工作频段: 2.412~2.472GHz
工作频段: 5.180G~5.825GHz
Max. MIMO: 2T2R
 软件
管理界面 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
网络时间管理 SNTP, Cellular Time
网管协议 IPv4/IPv6, DDNS, SNMP v1/v2c/v3/Trap, MIBs, LLDP, DHCP server/client, TFTP, System Log
传输协议 NAT Routing, Traffic Control
安全管理 Firewall, DMZ, Port Forwarding, HTTPs, SSH
冗余管理 WAN/LTE Redundancy
VPN IPsec, OpenVPN
4G / LTE设定 Radio on/off, 4G LTE/3G HSPA Configuration, SIM Security, Connection Status, Cellular to Eth-WAN Redundancy, GPS positioning
WLAN 设定 WLAN Basic Settings: Radio on/off, 2.4G 11n/5G 11ac Band and Frequency selection, SSID/Multi-SSIDconfiguration, SSID broadcast, VLAN ID, WLAN to LAN Link fault pass-through, Cellular to WLAN Auto Offload and advanced WLAN settings, 802.1X
 电源
电源输入 12/24VDC(8~32VDC 升压至 54V) 最小 8V 低峰值辅助电压
反向保护 有
直流输出 5.5A@24VDC, 11A@12VDC, <15A@8VDC
功耗 最大 12W@24VDC 满载无 PD 供电, 建议保留 15% 容许范围
 PoE 以太网供电
供电模式 Alternative A
PoE 功率预算 系统: Max. 120W@70°C/24VDC, Max.60W@70°C/8VDC
PoE 标准 IEEE 802.3af/at
管理 PoE 使能/去使能, 系统/网口供电量控制, PD 状态检测, PoE 时间表, PoE 状态监控
 机构
安装 壁挂
外壳 钢、金属铝
尺寸 200(W) x 55(H) x 126(D) mm / 不含壁挂
IP 等级 IP31
重量 ≒1.4KG (TBD)
 环境
操作温湿度 -40°C~75°C , 5%~95% 非凝结
储存温度 -40°C~85°C
MTBF >200,000 小时
质保 5 年
 认证
安全 EN60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
Radio RED Compliance
Safety: EN 62368-1
EN 50385/EN62311 MPE assessment
EN 301 489-1/17/19/52, EN 55032/55024
EN 300 328/EN 301 893
EN 301 908-1
FCC Part 15B
交通控制 NEMA-TS2 Compliance
铁道 EN50121-4 Compliance
返回

高效能的無線網絡

• IEEE 802.11ac，並兼容802.11a/b/g/n

• 可選的 5G/2.4G Wi-Fi，最高可達 866Mbps 的帶寬

百兆 / 千兆多口以太網

• 支持 8 個百兆 PoE+ 端口，可達成線速轉發

• 支持 1 個千兆 WAN 口，可用於上行鏈路，如連接 NVR 設備

• 可實現 LAN 到 WAN 的路由

超強 PoE 供電效能

• 支持 8 個 IEEE 802.3af/at PoE+ 端口，最高可達每端口 30W

• 12/24V 到 54VDC 升壓

• 高達 120W PoE 功率預算

• 完整 PoE 管理，包含端口功率預算控制，時程管理及 PoE 狀態監控

增強的網絡安全防護

• 支持防火牆流量分類、端口轉發

• 支持NAT、DMZ等 LAN 保護技術

• 支持 OpenVPN、IPsec

• 支持 HTTPs/SSH 安全登錄

智能管理

• 多樣管理方式，包含 WebGUI、CLI 和 SNMP

• 支持 ViewMaster 遠程設定軟件及 NetMaster NMS 網管軟件

• 支持 LLDP 拓撲自動發現

• 多樣診斷功能，如射頻LED、Ping、TFTP、SNMP Trap、郵件告警和系統日誌

• OPCuA、雲端監控 (根據需求支持)

專為公交車、路邊監控及智能交通應用的強固設計

• 符合軌道邊 EMC EN50121-4 規範

• EN61000-6-2 / EN61000-6-4 重工業認證

• ITS / 交通控制: NEMA-TS2 規範

• 車載: E-mark 兼容設計

• 歐盟 CE 認證

• FCC part 15 B Class A

• 高效能散熱設計，適應零下 40~75℃ 的環境

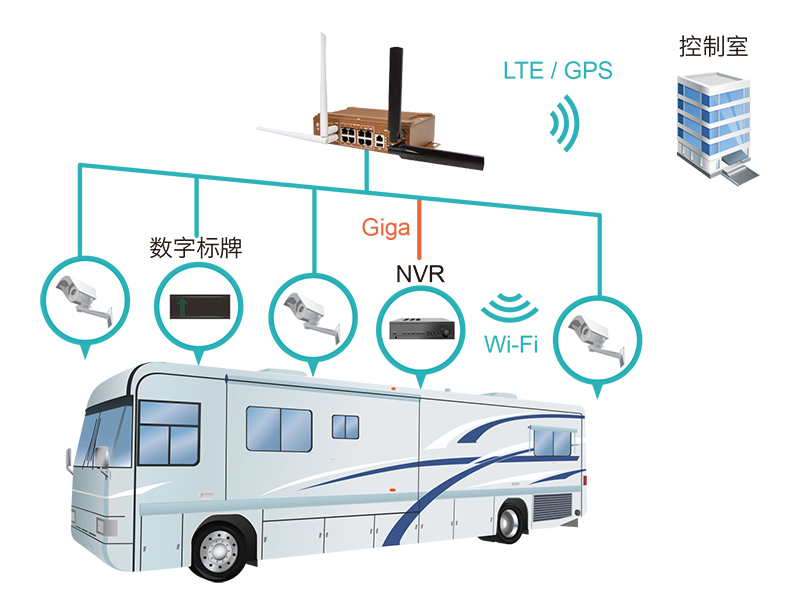

  • 每節車廂安裝一台 WA329P，用於連接攝像機和數字標牌。
  • 攝像機收集用於監視的視頻數據，數字標牌可向乘客提供信息。
  • WA329P 提供 Wi-Fi 覆蓋，讓乘客連接互聯網。
  • 12 / 24V 至 54VDC 升壓 PoE，適用於公交車和車載環境。


订购信息


 型号
WR309 工业 8+1G 路由交换机
WR309P 工业 8+1G PoE 路由交换机
WA329 工业 8FE+1GE port Wireless AP/Client, Dual 802.11ac/n WLAN
WA329P 工业 8FE PoE+1GE port Wireless AP/Client, Dual 802.11ac/n WLAN
WR329-WLAN+LTE-E 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-E, FDD B1/3/5/7/8/20, TDD B38/40/41
WR329-WLAN+LTE-CN 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
WR329-WLAN+LTE-U 工业 8+1G 蜂窝以太网路由交换机, 802.11ac/n WLAN, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
WR329P-WLAN+LTE-E 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
WR329P-WLAN+LTE-CN 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
WR329P-WLAN+LTE-U 工业 8+1G 蜂窝PoE路由交换机, 802.11ac/n WLAN, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
*WR329-2xLTE-E 工业 8+1G 蜂窝以太网 路由交换机, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
*WR329-2xLTE-CN 工业 8+1G 蜂窝以太网 路由交换机, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
*WR329-2xLTE-U 工业 8+1G 蜂窝以太网 路由交换机, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
*WR329P-2xLTE-E 工业 8+1G 蜂窝PoE 路由交换机, LTE-E, FDD B1/3/5/7/8/20,TDD B38/40/41
*WR329P-2xLTE-CN 工业 8+1G 蜂窝PoE 路由交换机, LTE-CN, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
*WR329P-2xLTE-U 工业 8+1G 蜂窝PoE 路由交换机, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
包装清单
1 x 产品本体
1 x 4针 可拆卸端子
1 x 快速安装指南
                                    *By Request
