• WR312G-WLAN

WR312G-WLAN

工業級安全無線路由器,
2千兆口+2串行端口,
Wi-Fi無線網絡
型號 : wr312g wlan

創新工業級 WR312G 路由器是為工業物聯網(IIoT)應用而設計的,具有雙射頻,提供高速 Wi-Fi 網絡。 IEEE 802.11ac Wi-Fi 提供高達 866Mbps 的高吞吐量。 2 個 RS232/422/485 串口可以連接現場串口設備,通過無線網絡傳輸。 OpenWRT & SD 卡設計使開放平台應用程序和持久診斷日誌文件存儲成為可能,同時支持 OpenVPN 與 IPsec 協議,確保網絡安全。



 工業物聯網 - 無線 4G LTE 路由器:
WR322GR
系列產品介紹:


  優酷網高清視頻 請點這


 技术
标准 3GPP Release 11 Long Term Evolution (LTE), fallback 3GPP Release 7,8,9 for HSPA/UMTS
  IEEE 802.11ac wireless local area network (WLAN), Backward support 802.11n/g/a/b Wireless LAN
  IEEE 802.3u 100Base-TX Fast Ethernet
  IEEE 802.3ab 1000Base-T Gigabit Ethernet copper
  IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
  IEEE 802.1Q for VLAN
 界面
以太网口 2 x 100/1000MBase-T RJ45, 自适应
系统 LED 指示灯 1 x 电源: 绿灯亮
1 x 系统: 正常: 绿灯亮,固件更新: 绿灯闪烁
1 x DO: 红色
2 x 以太网口 (Port 1/2): 联网 (绿灯亮),传输 (绿灯闪烁)
2 x 串口 (Serial 1/2): 传输 (绿灯闪烁)
3 x Radio (Ra, Rb, Rc): Wi-Fi Radio 状态,详细信息请查询手册
Ra: AP 模式: 绿灯亮, Station 模式已连接: 绿灯闪烁, Station 模式/radio 未使能: 灭
Rb/Rc: 保留
USB 1 x USB 现场设定或固件更新
重启 系统重启(2~6 秒) / 出厂设定重启 (超过 7 秒)
SMA 接头 2 xRP-SMA 母头用于: LTE 2T2R (Wi-Fi1, Wi-Fi2)
SIM 卡槽 1 x Nano 托盘小卡
Micro SD 储存现场错误记录
串口 2 x RS232/422/485, DB9
电源输入、数字输出 6针 可拆卸式端子
   4针 双电源输入
   2针 DO (Relay Alarm)
数字输出: 干接点输出 1A /24V DC
 蜂窝特性
标准 GSM/GPRS/EDGE 3GPP Pelease 6
UMTS/HSPA 3GPP Release 8
LTE 3GPP Release 11
速率 GPRS: DL: max. 85.6 kbps, UL: max.85.6 kbps
EDGE: DL: max. 236.8 kbps, UL: max. 236.8 kbps
HSPA: DL: max. 42 Mbps, UL: max. 5.76 Mbps
LTE-FDD Cat.4: DL: max. 150 Mbps, UL: max. 50 Mbps, 2x2 DL MIMO
LTE-TDD Cat.4: DL: max. 130 Mbps, UL: max. 35 Mbps, 2x2 DL MIMO
频带: LTE-E LTE: FDD B1/B3/B5/B7/B8/B20 (2100/1800/850/2600/900/800MHz)
LTE: TDD B38/B40/B41 (2600/2300/2500MHz)
WCDMA: FDD B1/B5/B8 (2100/850/900MHz)
GSM: B3/B8 (1800/900MHz)
频带: LTE-AU LTE: FDD B1/B2/B3/B4/B5/B7/B8/B28(2100/1900/1800/1700/850/2600/900/700MHz)
LTE: TDD B40 (2300MHz)
WCDMA: FDD B1/B2/B5/B8 (2100/1900/850/900MHz)
GSM: B2/B3/B5/B8 (1900/1800/850/900MHz)
频带: LTE-U LTE: FDD B2/B4/B12 (1900/1700/700MHz)
WCDMA: B2/B4/B5 (1900/1700/850MHz)
频带: LTE-CN LTE FDD: B1/B3/B5/B8 (2100/1800/850/900MHz)
LTE TDD: B38/B39/B40/B41 (2600/1900/2300/2500MHz)
TD-SCDMA: B34/B39 (2000/1900MHz)
WCDMA: B1/B8 (2100/900MHz)
CDMA: BC0
GSM: 900/1800MHz
 Wi-Fi 特性
标准 IEEE 802.11ac/a/b/g/n, 2T2R MINO
802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
速率 802.11ac: MCS0~9, max. 866Mbps
802.11b: 11Mbps / 802.11a/g: 54Mbps / 802.11n: MCS0~15, max.300Mbps
Check detail TX/RX information in User Manual
频率 ISM Band, 2.412GHz~2.472GHz, 5.180MHz~5.825MHz(Band 1,4)
RSSI ≦20db, 遵循欧盟CE标准
 GPS 特性(可选)
GNSS GPS/GLONASS/北斗/Galileo
性能 冷启动: 18s, 温启动: 2.2s, 热启动: 1.8s
灵敏度 冷启动: -146dBm, 重定位: -157dBm, 跟踪: -157dBm
精度 < 1.5M
GNSS 频率 GPS/Galileo: 1575.42±1.023 MHz
GLONASS: 1597.5~1605.8 MHz
北斗: 1561.098±2.046 MHz
天线 频率范围: 1561~1615MHz
极化: RHCP or linear
VSWR: <2 (Typ.)
无源天线增益: >0dBi
 软件
管理接口 CGI WebGUI, Command Line Interface (CLI), Telnet, SNMP
网络时间管理 SNTP, Cellular Time
网管协议 IPv4, SNMP v1/v2c/v3/Trap, MIBs, DHCP server/client, TFTP
传输管理 NAT Routing, Traffic Control
安全管理 Firewall, DMZ, Port Forwarding, HTTPs, SSH
冗余管理 Rapid Spanning Tree Protocol (RSTP)
VPN IPsec, OpenVPN (server/ client)
蜂窝设定 Radio on/off, 4G LTE/3G HSPA 设定, SIM 安全, 连接状态, Cellular to Eth-WAN 备援, GPS 定位
WLAN 设定 WLAN 基本设定: Radio on/off, 2.4G 11n/5G 11ac 频带与频道选择, SSID/Multi-SSID 设定, SSID 广播, VLAN ID, WLAN to LAN 断路传输, Cellular to WLAN 自动切换,进阶 WLAN settings, 802.1X
 电源
操作电压 24VDC(12~48VDC)
反极保护
电流 0.23A@24V
功率 Max 5.52W@24VDC全流量, 建议保留 15% 冗余
 机构
安装 DIN 导轨
外壳 钢铝合金
尺寸 50(W) x 151(H) x 120(D) mm / 不含导轨夹
IP等级 IP30
重量 ≒600g  不含包装
 环境
操作温湿度 -40°C~75°C , 5%~95% 非凝结
储存温度 -40°C~85°C
MTBF >200,000 小时
全球保修 5 年
 认证
安全 EN60950-1 Compliance
EMC EN61000-6-2/EN61000-6-4
EMI CISPR 22, FCC part 15B Class A
EMS EN61000-4-2 ESD, EN61000-4-3 RS, EN61000-4-4 EFT, EN61000-4-5, EN61000-4-6 CS, EN61000-4-8 Magnetic Field
无线 RED Compliance
Safety: EN 62368-1
EN 50385/EN62311 MPE assessment
EN 301 489-1/17/19/52, EN 55032/55024
EN 300 328/EN 301 893
EN 301 908-1
FCC Part 15B
轨道 EN50121-4

高吞吐量與網絡效能

• 2 個千兆網口做路由與橋接

• 高速NAT路由效能

• 網口硬件 NAT,節省 CPU 效率

強化網絡安全防護

• 支持 LAN / WAN 安全機制

• 防火牆做流量分級

• DMZ、端口轉發、NAT局域網絡保護

• 支持 OpenVPN、IPsec

• HTTPs /SSH 安全存取

智能管理

• 支持網頁、命令行、SNMPv1 / v2c / v3 設定

• USB 方便現場設定與固件升級

• OpenWRT 平台,可編程的開放系統設計滿足客戶應用需求

• 軟件設定 RS232 / 422 / 485 串口

• SD 卡儲存錯誤紀錄或擴充應用程序

強固型設計支持

• 符合 EN50121-4 認證,適用工業物聯網、交控、鐵道邊應用

• 側板鰭片設計可提升散熱度,適應零下 40°C~70°C的環境

• 符合鐵道 EMC EN50121-4 規範

• 歐盟 CE 認證

• EN 61000-6-2/4 重工業設備認證

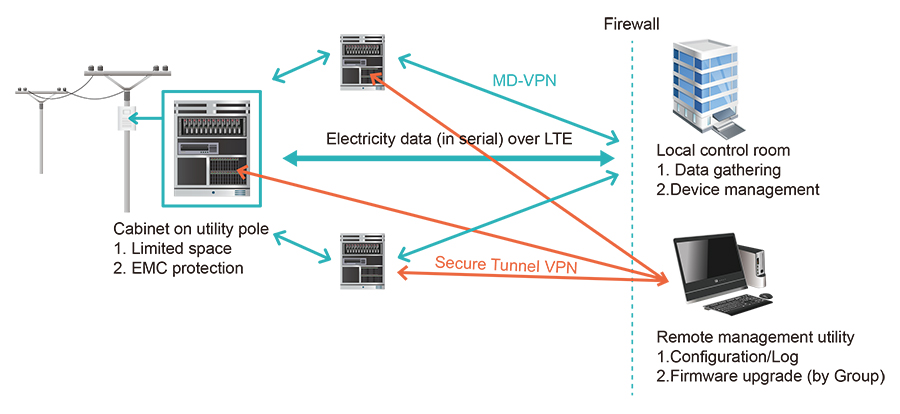

  • WR312G 安裝在電線桿上的配電箱內,並利用 LTE 網絡,將串口監控的電力供應狀況,實時傳送到控制中心。
  • 支持OpenVPN、IPsec 安全聯機,保護系統數據安全。
  • 支持雙口高速 4G LTE 路由,可遠程控管理。
  • 2 個 RS232/422/485 串口,連接現場IED、電錶、溫度計設備。
  • 提供 SD 以記錄系統事件日誌訊息或進階應用

订购信息
 型号                                                描述
WR302G 工业安全千兆物联网路由器, 2GbE+2COM
WR312G-LTE-E 工业安全蜂窝路由, 2GbE+2COM, LTE-E, FDD B1/3/5/7/8/20, TDD B38/40/41
WR312G-LTE-U 工业安全蜂窝路由, 2GbE+2COM, LTE-U, FDD B2/4/12, B2/B4/B5@WCDMA
WR312G-LTE-CN 工业安全蜂窝路由, 2GbE+2COM, LTE-CN, FDD B1/B3/B5/B8, TDD  B38/B39/B40/B41
WR312G-WLAN 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN
WR322G-WLAN+LTE-E 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-E, GPS, FDD B1/3/5/7/8/20, TDD B38/40/41
WR322G-WLAN+LTE-AU 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-AU, GPS, FDD B1/2/3/4/5/7/8/28, TDD B40
WR322G-WLAN+LTE-U 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-U, GPS, FDD B2/4/12, B2/B4/B5@WCDMA
WR322G-WLAN+LTE-CN 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-CN, GPS, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
WR322GR-WLAN+LTE-E 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-E, RSIM, GPS, FDD B1/3/5/7/8/20, TDD B38/40/41
WR322GR-WLAN+LTE-AU 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-AU, RSIM, GPS, FDD B1/2/3/4/5/7/8/28, TDD B40
WR322GR-WLAN+LTE-U 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-U, RSIM, GPS, FDD B2/4/12, B2/B4/B5@WCDMA
WR322GR-WLAN+LTE-CN 工业安全蜂窝路由, 2GbE+2COM, 802.11ac/n WLAN, LTE-CN, RSIM, GPS, FDD B1/B3/B5/B8, TDD B38/B39/B40/B41
包装清单
1 x 产品本体
1 x 6 针 可拆卸端子
  2 x Wi-Fi 天线,白色
1 x 本体上的导轨夹
1 x 快速安装指南
